• VD4弹簧充电电机1YHB00000000108

    详细信息

     品牌:VD4  加工定制:否  型号:1YHB00000000108
     额定功率:350 KW 额定电压:220-250V V 额定转速:140 rpm
     产品类型:储能  效率:0.9  速度响应频率:50/60

    新一代VD4弹簧充电电机1YHB00000000108,储能电机MS DC/AC 220-250V   ,Motor for circuit-breaker springs charging M-MS-MAS aux voltage 220-250V原装,全新件。交直流通用:110-127V / 220-250V,AC-DC , 50HZ/60HZ,  功率200W,转速:140r/min.  HD4-VD4/R ESH 。
    1YHB00000000105 *储能电机MS DC24-30V  ,1YHB00000000106 *储能电机MS DC48-60V  ,1YHB00000000107 *储能电机MS DC/AC110-130V   ,1YHB00000000108 *储能电机MS DC/AC 220-250V

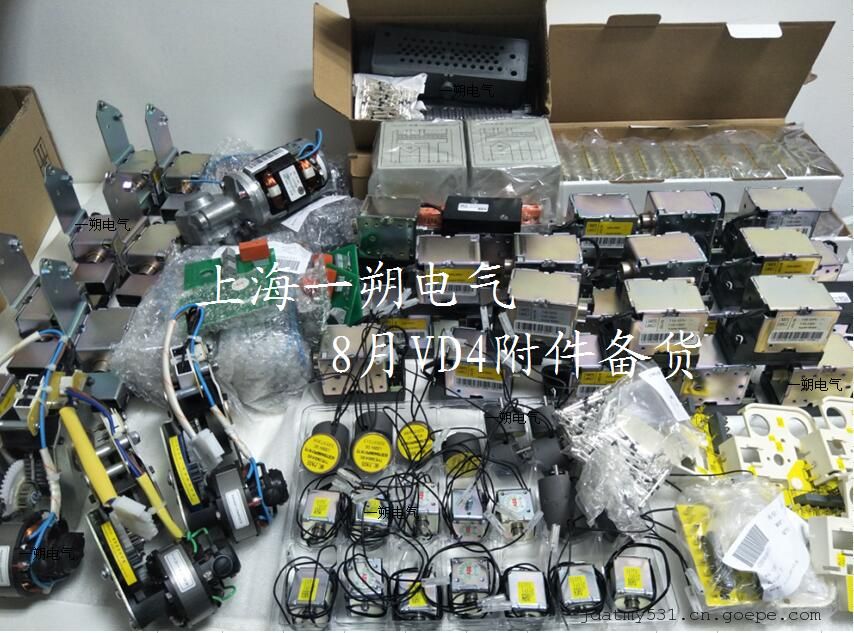

    断路器主要配件:

    *手车闭锁电磁铁YL2,220V *闭锁电磁铁YL1 110V DC/AC/ YL1 220V DC/AC *HD4 气体压力密度指示器 24/30V* 48/60V *220V AC *支撑绝缘子 *储能位置开关(BS1)*储能电机24-30 V *储能电机48-60 V *储能电机110-127 V *储能电机220-250 V   *HD4 气体压力密度指示器 220/240V *合闸线圈 YC 110V DC/AC* YC 220V DC/AC *  Y01 110V DC/AC *  Y01 220V DC/AC *储能电机110V  *储能电机 220V



    新一代VD4弹簧充电电机1YHB00000000108 (M-MS-MAS)

    储能电机能对断路器操动机构的合闸弹簧自动进行储能操作。当断路器合闸完成后,储能电机立即自动对合闸弹簧进行重新储能。在失电或是检修时,合闸弹簧可被手动储能(通过操动机构内置的储能手柄)。

    特性:

    Un:24...30-48...60-110...132-220...250 VUn:

    110...132-220...250 V~50 Hz/60 Hz

    工作电压范围: 85...110% Un

    涌入功率(Ps): 600 W(DC); 600 VA(AC)

    额定功率(Pn): 200 W(DC); 200 VA(AC)

    涌流持续时间: 约0.2 s

    储能时间: 6-7 s

    耐压水平: 2000 V 50 Hz(1 min)

    正常使用条件
    周围空气温度
    ■ *高值 +40℃
    ■ 24小时内平均值不大于 +35℃
    ■ *低值(户内) -25℃
    湿度
    ■ 24小时内测得的相对湿度平均值不超过 95%
    ■ 24小时内测得的水蒸气压力平均值不超过 2.2 kPa
    ■ 1个月内测得的相对湿度平均值不超过 90%
    ■ 1个月内测得的水蒸气压力平均值不超过 1.8 kPa
    海拔高度≤1000 m
    抗震性能
    地震烈度不超过8级
    适应湿热带气候
    VD4断路器严格遵循标准进行设计/制造,可在湿热及高盐分气候条件下使用。所有重要零部件都经过特殊处理以耐受UNI9223-2012标准规定的C级周围环境的侵蚀。镀锌工艺按GB/T9799标准,分类号为Fe/Zn 12进行,厚度为12μm,并按照GB/T
    9800标准进行彩色包铬酸盐钝化。由于采取这些措施,VD4断路器和其附件均满足以下标准的考核:
    GB/T 4797.1(8号气候图)
    GB/T 2423.2 (实验B:高温)
    GB/T 2423.4(实验Dd:交变湿热(12 h+12 h循环)






    VD4弹簧充电电机1YHB00000000108,真空断路器的EL型操动机构装配有机械防跳装置,可防止断路器在持续的机械或电气命令下再次合闸。当一个合闸命令和分闸命令(远方或就地)同时存在时,断路器将会持续不断地反复分合闸。防跳装置保证了如果一个合闸操作后紧跟一次分闸操作时,前面的这个合闸命令不会引起第二次合闸操作,从而防止了不利情况的产生。如果要进行第二次合闸操作,则前一个合闸命令必须先消失,之后再重新发出。此外,防跳装置使得断路器仅在以下条件都满足时才能被合闸:

    1操动机构储满能

    2 分闸按钮未按下和/或分闸脱扣器(-MO1/-MO2)

    3 断路器处于分闸状态、
    新一代VD4弹簧充电电机1YHB00000000107 海拔高度空气的绝缘性能随着海拔的升高而下降,因此在高海拔条件下使用时必须考虑到此现象对开关外绝缘的影响。灭弧室内部的绝缘不会受到任何影响,因为其绝缘能力是由真空保证的。如果开关安装在1000 m海拔以上的地区,在绝缘部件的设计阶段即应该考虑到海拔高度的影响。在这种情况下必须要考虑一个修正系数,系数可从右图表中查得,此图表基于GB/T 11022和IEC 62271-1标准。以下给出一个基于上述修正原理所进行的算例:
    例:
    ■ 安装海拔: 2000 m
    ■ 额定电压: 12 kV
    ■ 工频耐受电压: 42 kVrms
    ■ 雷电冲击耐受电压: 75 kVp
    ■ Ka系数,从图表中查得: Ka=1.13
    从上述参数可得,元器件必须能够耐受(海拔零米高度处的
    试验条件):
    ■ 工频耐受电压: 42x1.13=47.5 kVrms
    ■ 雷电冲击耐受电压: 75x1.13=84.7 kVp
    以上计算结果表明,使用在高海拔地区的断路器,必须在零海拔地区有能力承受更高的绝缘水平测试。
