DCS550直流调速器DCS550-S01-0180-05

DCS550直流调速器DCS550-S01-0180-05 是单桥（2-Q传动），230-525 V 。具有紧凑外形并采用可靠技术，是面向机械制造商的一款理想的传动解决方案，DCS550既可以作为新设备安装，也可以置换老旧模拟设备。集成“卷曲机”功能、高性能励磁电源和多个接口，能在设备集成方面为机械制造商带来更大的灵活性。

DCS550调速器主要型号：

DCS550-S01-0020-05-00-00

DCS550-S01-0045-05-00-00

DCS550-S01-0065-05-00-00

DCS550-S01-0090-05-00-00

DCS550-S01-0135-05-00-00

DCS550-S01-0180-05-00-00

DCS550-S01-0225-05-00-00

DCS550-S01-0270-05-00-00

DCS550-S01-0315-05-00-00

DCS550-S01-0405-05-00-00

DCS550-S01-0470-05-00-00

DCS550-S01-0610-05-00-00

DCS550-S01-0740-05-00-00

DCS550-S01-0900-05-00-00

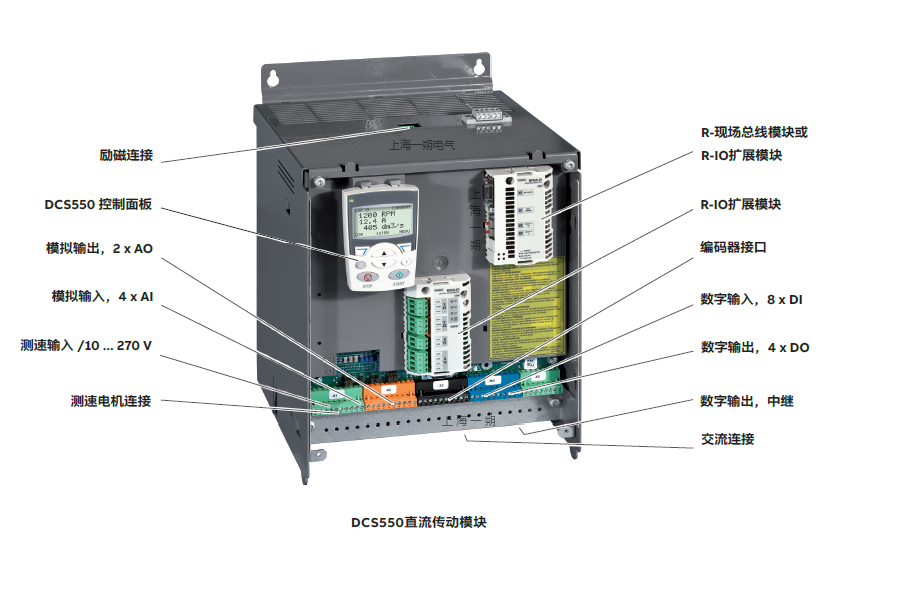

DCS550-S01-0180-05直流传动

一. 集成卷曲机功能

DCS550配备卷曲机功能，具有针对四个常用卷曲机类型的预定义宏：

二 .速度控制

计算直径和转速设定点值。直径被用于针对所有卷材外形尺寸调整速度控制器。没有张力控制。其他所有的宏都纳入基本结构。

三.间接张力控制

借助摩擦和转动惯量的预设图表控制张力（开环）。这个结构可实现非常可靠的控制性能，因为无需测量实际张力。

四. 直接张力控制

针对实际张力值的闭环控制，张力通过测力计测量，并作为一个模拟实际值传输至DCS550直流传动。DCS550 配备灵活的PID控制器，可通过“张力控制”宏集成于控制回路。

五 .调节辊控制

通过调节辊的重量控制张力（闭环）。调节辊必须通过其他的转速设定值保持在正确位置。DCS550的PID控制器也可控制调节辊的定位。调节辊的位置作为模拟的实际值被传输至控制器。

六.  调试助手

要想轻松实现卷曲机设置，所有不同的卷曲类型都可利用图形化助手配置并调试。该助手是DriveWindows Light PC工具的组成部分。摩擦力和惯性力的额定值可通过自动调节确定。

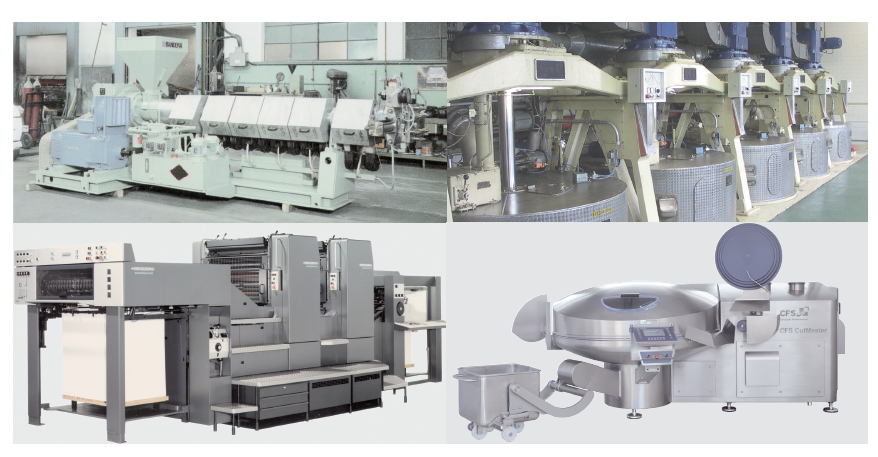

DCS550直流调速器DCS550-S01-0180-05  – 适用于广泛应用：

• 挤出机

• 制糖机

• 拉丝机

• 涂装线

• 印刷设备

• 冲压机

• 机床主传动

• 食品加工设备

• 木材加工（木制品和 MDF 行业）

• 模拟直流技术改造

DCS550直流调速器 --基本固件功能：

• 不同的速度斜率

• 转速控制

• 转矩控制

• 电枢电流控制

• 励磁电流控制

• 自动弱磁

• 急停功能（遵照 Profibus 标准）

• 现场总线接口

• 可编程数字和模拟输出

• 16个自定义编程功能块

• 直流传动保护（温度、电压……）

DCS550-S01调速器-- 电机保护功能

• 堵转保护

• 热电机模型

• Klixon 监控

• 速度反馈误差

• 超速

• 电枢电流纹波

• 电枢过电流

• *小励磁电流
