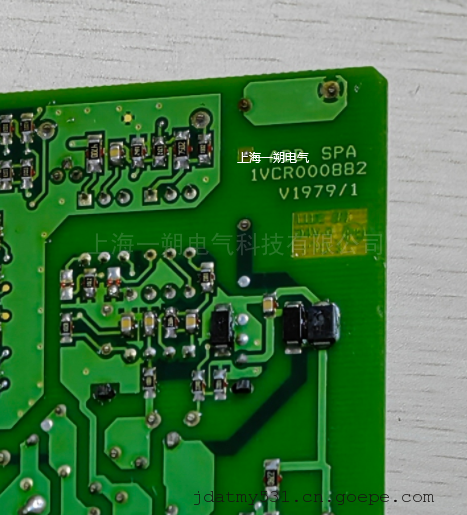

SPA电源板1VCR000882 PCB CARD

接触器电路板1VCR000882 PCB CARD V1979/1，原装进口，Power card MAC ED1.0 (Classification L2)  是适用于交流配电系统的电气开关设备，尤其是适合于频繁操作场合的理想电器。
Control module/feeder MAC ED2.0 HV IEC-GB SCO aux. voltage 220-250 V
Control module/feeder MAC ED2.0 HV IEC-GB SCO aux. voltage 110-130V
Control module/feeder MAC ED2.0  HV IEC-GB  SCO aux. voltage 24-60Vdc f
Control module/feeder MAC ED1.0 HV IEC-GB DCO aux. voltage 220-250V
Control module feeder MAC ED1.0 HV IEC-GB DCO aux. voltage 110-130V
Control module/feeder MAC ED1.0 HV IEC-GB DCO aux. voltage 24-60Vdc
Control module/feeder MAC ED1.0 HV IEC-GB  DCO+UV (undervoltage function) aux. voltage220-250V

接触器电源板1VCR000882 PCB CARD V1979/1
使用条件
环境温度: -15C...+40C
■相对湿度:<95%.
■ 海拔<1000 m
主要技术特性
■截流值≤0,5A
■免维护
■适于频繁操作
■极高的电气和机械寿 命
■低功耗，节能环保.
■宽电压供电模块
双稳态永磁操动机构
■根据需要选配低电压脱扣器

方便安装及调试
• 采用模块化拔插式设计，可节约40%的接线时间
• 模块化附件快速安装，且更换模块不影响接触器特性参数，无需额外调试
• 不同选型和配置之间变更简单快捷
接触器状态
以上电气原理图显示接触器处于以下状态：
• 接触器分闸
• 二次回路未通电
符号说明
□ =原理图编号
-XDB... =接触器二次回路的端子排
-QAC =接触器
-SFC =合闸按钮
-SFO =分闸按钮
-KFA =控制继电器
-MBC =合闸线圈
-AA =电源模块
-BGB1...6 =辅助触点
-RLM =机械闭锁（或等效方式）
-PGC =操作计数器
-BGF1，-BGF2 =熔断器状态指示信号触点
-RiMe = 机械自保持装置
-BGB1...6 =辅助触点
-BGT1 =接触器在工作位置信号触点
-BGT2 =接触器在隔离位置信号触点
-BGT3 =手车位置信号触点
-RLE2 =手车闭锁电磁铁，当失电时机械闭锁接
触器手车不能摇进摇出。
-T1 =电压互感器二次侧线圈
-F301 =电压互感器二次侧保护熔丝
-X301 =连接线
-MAT =接触器手车驱动电机
-RLM = 机械闭锁（或等效方式）



1VCF309599S0011 Control module/feeder MAC ED1.0 SCO aux. voltage 220-250 V

1VCF309599S0012 Control module/feeder MAC ED1.0 SCO aux. voltage 110-130V

1VCF309599S0013 Control module/feeder MAC ED1.0 SCO aux. voltage 24-60Vdc

1VCF309599S0014 Control module/feeder MAC ED1.0 DCO aux. voltage 220-250V

1VCF309599S0015 Control module feeder MAC ED1.0 DCO aux. voltage 110-130V

1VCF309599S0016 Control module/feeder MAC ED1.0 DCO aux. voltage 24-60Vdc

1VCF309599S0017 Control module/feeder MAC ED1.0 DCO+UV (undervoltage function) aux. voltage220-250V

1VCF309599S0018 Control module/feeder MAC ED1.0 DCO+UV (undervoltage function) aux. voltage110-130V

1VCF309599S0020 Control module/feeder MAC ED1.0 DCO+UV aux. voltage 24-30Vdc

1VCF309599S0021 Control module/feeder MAC ED1.0 DCO+UV aux. voltage 48-60Vdc

1VCF309599S0022 Control module/feeder MAC ED1.0 SCO aux. voltage 88-124V

1VCF309599S0023 Control module/feeder MAC ED1.0 DCO aux. voltage 88-124V

1VCF309599S0131 Control module/feeder MAC R2 24-60Vdc (LV) SCO, basic IEC

1VCF309599S0132 Control module/feeder MAC R2 24-60Vdc (LV) DCO, basic IEC

1VCF309599S0133 Control module/feeder MAC R2 24-60Vdc (LV) DCO + Undervoltage, basic IEC

1VCF309599S0134 Control module/feeder MAC R2 24-60Vdc (LV) SCO, full option IEC

1VCF309599S0135 Control module/feeder MAC R2 24-60Vdc (LV) DCO, full option IEC

1VCF309599S0136 Control module/feeder MAC R2 24-60Vdc (LV) DCO + Undervoltage,full option IEC

1VCF309599S0141 Control module/feeder MAC R2 110-250Vdc/ac (HV) SCO, basic IEC

1VCF309599S0142 Control module/feeder MAC R2 110-250Vdc/ac (HV) DCO, basic IEC

1VCF309599S0143 Control module/feeder MAC R2 110-250Vdc/ac (HV) DCO + Undervoltage, basic IEC

1VCF309599S0144 Control module/feeder MAC R2 110-250Vdc/ac (HV) SCO, full option IEC

1VCF309599S0145 Control module/feeder MAC R2 110-250Vdc/ac (HV) DCO, full option IEC

1VCF309599S0146 Control module/feeder MAC R2 110-250Vdc/ac (HV) DCO + Undervoltage, full optionIEC

1VCF309599S1131 Control module/feeder MAC R2 24-60Vdc (LV) SCO, basic GB-T

1VCF309599S1132 Control module/feeder MAC R2 24-60Vdc (LV) DCO, basic GB-T

1VCF309599S1133 Control module/feeder MAC R2 24-60Vdc (LV) DCO + Undervoltage, basic GB-T

1VCF309599S1134 Control module/feeder MAC R2 24-60Vdc (LV) SCO, full option GB-T

1VCF309599S1135 Control module/feeder MAC R2 24-60Vdc (LV) DCO, full option GB-T

1VCF309599S1136 Control module/feeder MAC R2 24-60Vdc (LV) DCO + Undervoltage,full option GB-Tfor

1VCF309599S1141 Control module/feeder MAC R2 110-250Vdc/ac (HV) SCO, basic GB-T

1VCF309599S1142 Control module/feeder MAC R2 110-250Vdc/ac (HV) DCO, basic GB-T

1VCF309599S1143 Control module/feeder MAC R2 110-250Vdc/ac (HV) DCO + Undervoltage,basic GB-T

1VCF309599S1144 Control module/feeder MAC R2 110-250Vdc/ac (HV) SCO, full option GB-T

1VCF309599S1145 Control module/feeder MAC R2 110-250Vdc/ac (HV) DCO, full option GB-T

1VCF309599S1146 Control module/feeder MAC R2 110-250Vdc/ac (HV) DCO + Undervoltage,full optionGB-T
