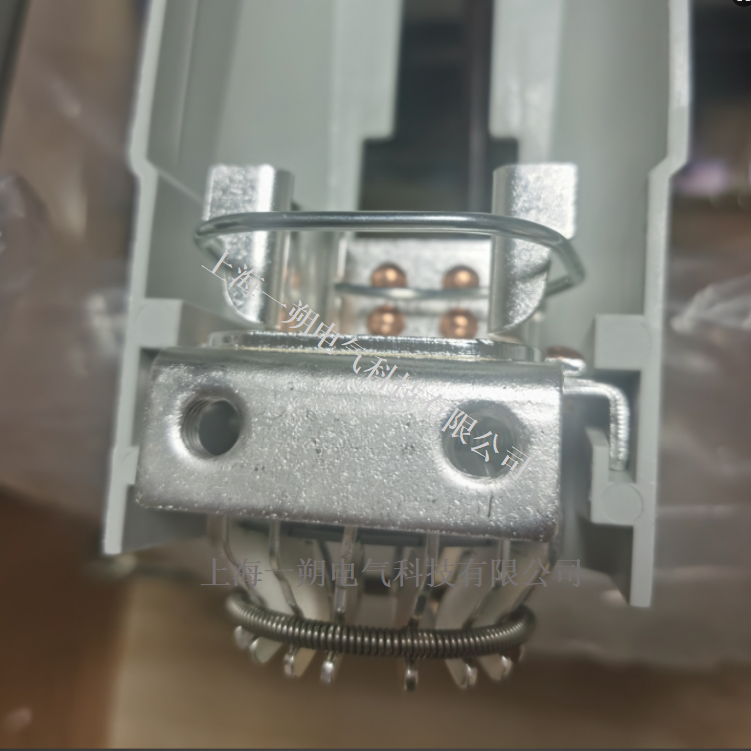

VSC郁金香触头1VCF309599S0081

VSC郁金香触头组件1VCF309599S0081， VSC动触头/VSC弹簧触头，配套：VSC/P 7.2kV 12KV,400A

1VCF309599S0081 Tulip-type contacts, D.35-16 fingers, set of 6 pieces for fuses DIN type

1VCF309599S0051 Capacitor

1VCF309599S0031 Position switches of contactor set of 10

1VCF309550S0302 Position switch S75I-S75S-BT1-BT2-BGT1-BGT2 standard version, in the truck

1VCF349750S0407 Mechanical interlock with the door

1VCF349799S0560 Plug with 58 male pins, C.E. type without wiring

1VCF599750S0163 Socket with 58 female pins, C.E. type without wiring

1VCF339799S0426 Insulating tube, length 3mt., for plug connector of MV circuit breaker

1VCF309503S0070  Manual truck of circuit breaker
1VCF309650S0062   Lower tulip-type contacts, D.35-16 fingers

1VCF309599S0082 Tulip-type contacts, D.35-16 fingers, set of 6 pieces for fuses BS type,

       真空接触器作为电气控制开关设备，可广泛应用于发电厂、工业、服务、海运等领域，由于采用真空灭弧技术，使得其可以在极其恶劣的环境下运行，特别适用于控制和保护电动机、变压器、无功补偿等设备，配合适当的熔断器，能够实现短路容量高达 50 kA 的电网中使用。
    适用于交流配电系统的电气开关设备，可广泛应用于工业、发电厂、采矿、港口等行业。得益于真空灭弧室优异的开断性能，使得能在特别恶劣的环境条件下可靠运行。真空接触器特别适合控制和保护电动机、变压器、电容器组等，与熔断器配合使用时，真空接触器能在短路电流高达 50 kA 的系统中应用。

主要优势

1. 低截流值
2. 适于频繁操作
3. 避免辅助电源波动的影响
4. 电气寿命和机械寿命长
5. 免维护
6. 截流值≤0.5 A
7. 宽电压供电模块
8. 双稳态永磁操动机构
9. 根据需要选配低电压脱扣器

操作机构状态
电气原理所示接触器处于以下状态:
■接触器分闸并处于运行位置
■二次回路未通电
■熔断器处于安装未熔断状态
标识
XB=接触器回路的传输端子排
XB1=开关设备的端子排(接触器外)
QC=接触器
QB=断路器或换向机构(由用户提供)
MO=分闸脱扣器
MC=合闸脱扣器
SC=合闸按钮
SO=分闸按钮
CC==电容器
AR=电气控制和励磁单元
BB1*BB2 =辅助触点(N_ 2组带5个触点)
BT1=接触器在工作位置信号触点
BT2=接触器在隔离位置信号触点
BT3=手车位置信号触点
DR电源模块就绪触点
PRDY=电源模块就绪信号
SO4=低电压状态时接触器分闸按钮或触点(通电时节点闭合)
BF1,BF2 =熔断器状态指示信号触点
RL2=闭锁电磁铁，当失电时机械闭锁接触器手车不能摇进摇出
KA=控制继电器
RD=二极管
输入信号
DI1合闸命令(SCO)
DI2分闸命令( SCO )
DI3低电压(DCO) ;合闸命令/低电压( SCO)
PC=电子式操作计数器
TR2=整流器
MT=接触器手车驱动马达
注释:
A)在任何情况下，考虑到接触器本身的发展和更新，接触器的实际二次控制电气原理图有可能随之升版和更新。
B)不可同时选择Fig.4和Fig.8,即不能同时选择RL 2手车闭锁电磁铁和MT接触器手车驱动电机。电机控制与保护装置应采用ABB提供的MDC2电机驱动手车控制单元。 VSC郁金香触头组件1VCF309599S0081， VSC动触头/VSC弹簧触头，配套：VSC/P 7.2kV 12KV,400A  SCO/DCO.
概述:
在接触器移出或进行任何安装操作之前:
■测量所有接线端子以确定其均不带电。仅允许使用经过认可的高
电压测试仪器和设备。切勿尝试使用万用表进行高电压( 600V以上)测量。
■使用电压表检测所有的控制回路和二次接线端子，确认电源已被切断。
■ 当主回路电源切断及对接触器进行检修维护操作之前，应确保带电端子可靠安全接地。
■切断电源及接地操作时谨遵安全操作规程。
一次回路 常规检查
■确认固定式接触器的连接部分或与可抽出式接触器的隔离触头是
干净的，且在运输或存储过程中未因震动造成任何变形。
■安装时根据接触器的工作电流和短路电流选择合适截面的导体。
■安装时根据在短路故障时产生的电动力，在接触器接线端子附近选择合适的支撑绝缘子，以避免接线端子过分受力。连接部位的表面处理在任何情况下，连接部位的铜或铝导体表面必须镀银。且镀银面必须平整光洁且厚度均匀。
固定式接触器的装配步骤
■检查出线座的连接表面是否平整，并且无任何由锐器或撞击产生的毛刺、变形或被氧化的痕迹。
■对接触器的触头表面( 铜镀银)按以下要求操作。
■用干粗布清洁和擦拭。
■仅有在表面有严重氧化痕迹的情况下，用白洁布或极细的砂纸擦去氧化层，注意不能破坏镀层。
■如果必要，应重新进行表面镀银.
■与接触器触头配合的接线端子，应注意避免产生机械应力，例如，用接线端子本身作为母线导体。
