CM三相监视继电器1SVR730794R3300

三相监视继电器1SVR730794R3300, 继电器CM-PVS.41 ，电压监视，阈值可调，不带中性线，相序监视功能可选 。监视范围3x300-500V AC,50/60Hz ，响应延时0, 0.1-30s 。
额定工作电压Ue和额定工作电流Ie
AC-12（阻性）230 V 4 A
AC-15 (感性) 230 V 3 A
DC-12（阻性）24 V 4 A
DC-13 (感性) 24 V 2 A
AC等级(UL 508)
使用类别（控制回路等级代号） B 300
*大额定工作电压300 V AC
*大持续发热电流（B 300） 5 A
*大吸合/分断视在功率（B 300） 3600/360 VA
机械寿命30 x 106周次
电气寿命(AC-12, 230 V, 4 A) 0.1 x 106 周次
短路保护的*大熔断器
等级
n/c触点6 A快熔
n/o触点10 A快熔
一般数据
MTBF 如需要请垂询
工作时间100%
尺寸 见“尺寸图”
安装方式DIN导轨（IEC/EN 60715），无需任何工具卡装
安装位置任意
与其它模块的*小间距水平10 mm (0.39 in)（如持续测量电压）
> 400 V > 400 V > 220 V > 400 V - > 220 V > 400 V
外壳材料UL 94 V-0
防护等级外壳/端子IP50 / IP20
电气连接
导线截面面积双接线孔螺钉连接端子双接线孔插入式快速连接端子
多股软线带/不带压线端头1 x 0.5-2.5 mm² (1 x 18-14 AWG)
2 x 0.5-1.5 mm² (2 x 18-16 AWG)
2 x 0.5-1.5 mm² (2 x 18-16 AWG)
硬线1 x 0.5-4 mm² (1 x 20-12 AWG)
2 x 0.5-2.5 mm² (2 x 20-14 AWG)
2 x 0.5-1.5 mm² (2 x 20-16 AWG)
剥线长度8 mm (0.32 in)
拧紧力矩0.6-0.8 Nm (7.08 lb.in) -
环境数据
环境温度范围工作/储存-25...+60 °C / -40...+85 °C
湿热（循环）（IEC 60068-2-30） 6 x 24 h 循环, 55 °C, 95 % RH
气候类别3K3
振动（正弦曲线） 2级
冲击2级
隔离数据
额定绝缘电压Ui 输入回路/输出回路600 V
输出回路1/输出回路2 300 V
额定冲击耐受电压Uimp 输入回路6 kV (1.2/50 μs)
输出回路4 kV (1.2/50 μs)
基本绝缘输入回路/输出回路600 V
保护性分隔输入回路/输出回路-
污染等级 3
过电压等级 III
CM-ENE MAX, liquid level, 110-130VAC 进口
 CT-YDE, 1c/o,3-300s, 24VAC/DC 220-240VAC 电子时间继电器1SVR730010R0200 超级准
1SVR630794R3300 原装正品

CM-ENE MAX, liquid level, 110-130VAC

CT-YDE,1c/o, 0.3-30s,24VAC/DC 220-240VAC

缺相监视，不带中性线3 x 380-440V AC 10012584 610.00

CM-PVE

电压监视，带中性线185-265V AC 1no

-

10012581 659.00

电压监视，不带中性线3 x 320-460V AC *10012582 659.00

CM-PFE

相序监视

CM-PFS.S 3 x 200-500V AC 2c/o - *10001342 681.00

CM-PSS.31S
CM-PVS.41S 三相监视器

CM-PVS三相监视器  3 x 300-500V AC, 50/60Hz  CM-PVS.41 三相监视器

电压监视， 固定阈值，不带中性线，

相序监视功能可选

CM-PSS.41S 3 x 400V AC, 50/60Hz 10102324 1,469.00

CM-PVS.31S 3 x 160-300V AC, 50/60Hz

1x2c/o 0, 0.1-30s

10102325 1,841.00

CM-PVS.41S 3 x 300-500V AC, 50/60Hz *10102318 1,772.00

CM-PAS.31S

不平衡监视，阈值可调，不带中性线

3 x 160-300V AC, 50/60Hz

1x2c/o 0, 0.1-30s

10102321 1,751.00

CM-PAS.41S 3 x 300-500V AC, 50/60Hz 10102322 1,751.00

CM-MPS.11S 多功能监视，带中性线，可用于单相，

相序监视功能可选

3 x 90-170V AC, 50/60Hz

1x2c/o 0, 0.1-30s

10102328 1,965.00

CM-MPS.21S 3 x 180-280V AC, 50/60Hz

CM-MPS.31S 三相多功能监视，不带中性线，

相序监视功能可选

3 x 160-300V AC, 50/60Hz

1x2c/o 0, 0.1-30s

10102326 1,874.00

CM-MPS.41S 3 x 300-500V AC, 50/60Hz

CM-MPS.23S 多功能监视，带中性线,可用于单相，

相序自动校正功能可选

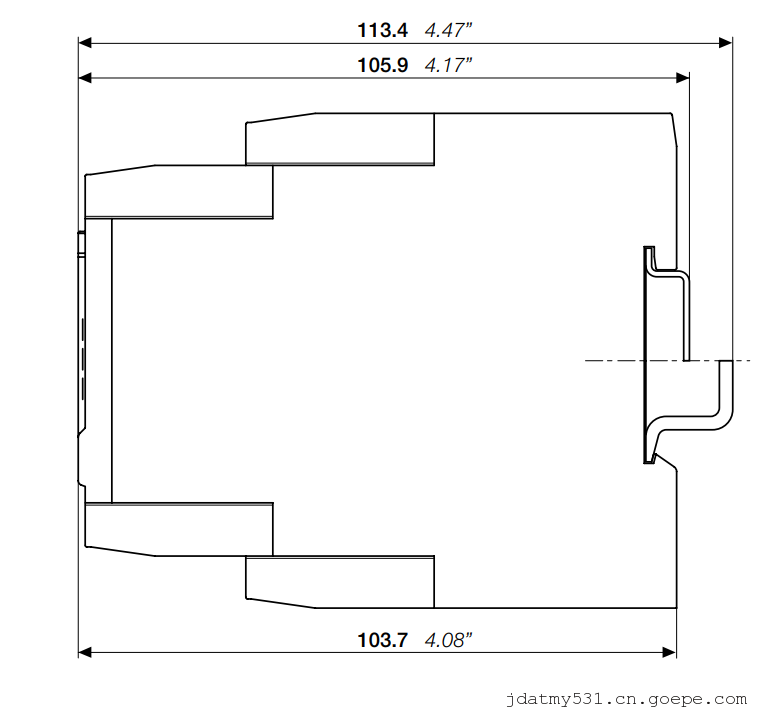

                      三相监视继电器1SVR730794R3300  尺寸图

1x2c/o，2x1c/o 0, 0.1-30s

10102329 2,326.00

CM-MPS.43S 多功能监视，不带中性线，

相序自动校正功能可选

3 x 300-500V AC, 50/60/400Hz *

CM-MPN.52S

多功能监视，不带中性线，

相序自动校正功能可选

3 x 350-580V AC, 50/60Hz

1x2c/o，2x1c/o 0, 0.1-30s

10099058 2,540.00

CM-MPN.62S 3 x 450-720V AC, 50/60Hz

CM-MPN.72S 3 x 530-820V AC, 50/60Hz
