Emax断路器储能电机1SDA038323R1

SACE Emax空气断路器储能电机1SDA038323R1  ，SACE S.P.A 110V 630mA 原装的有ABB密封包装，有说明书。交直流通用：110-127V / 220-250V，AC-DC , 50HZ/60HZ.
断路器基础特点：

1 以气体作为灭弧和绝缘介质

2 基于热膨胀和压气助吹结合的灭弧原理

3特别适用于容性或感性负载的投切，其背对背电容器组开合电流可达1250 A（C2级）的安全性能

3完善的机械和电气联锁装置，防止误操作

4 标配机械防跳装置，避免与外部电气防跳功能冲突

5提供极柱气压偏低和气压不足两级动作报警，且可选加装数显式SF6气体密度监测装置

6极柱的密封寿命符合GB/T 1984和IEC 62271-100的要求，维护量低科学的选材和工艺

7 选取阻燃性能优异的复合绝缘材料

8 采用低毒低污染的三价铬电镀

灭弧技术原理

真空断路器利用气体作为灭弧和绝缘介质，气体的热膨胀性、负电性以及快速的复合作用使其成为灭弧的理想介质。 断路器是基于热膨胀和压气助吹相结合的灭弧原理，该技术早已在高压开关领域中广泛成熟的应用。其具有非常平滑的开断特性，在开断电流时不会出现截流现象，因此不会产生操作过电压。优良的特性确保了断路器具有很长的电气寿命，并且避免对运行中的负载设备造成冲击

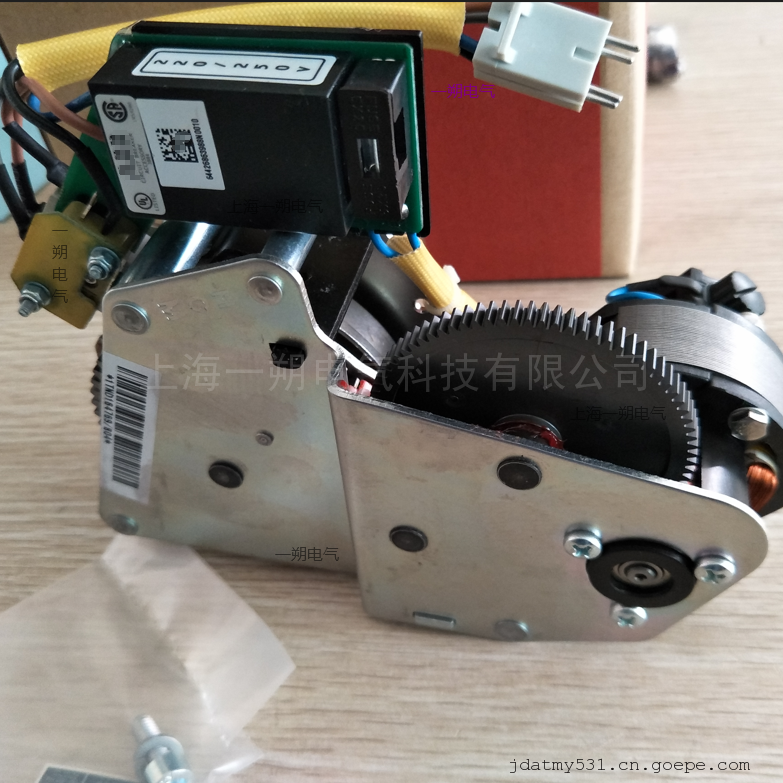

1SDA038324R1储能电机（-MS）

储能电机能对断路器操动机构的合闸弹簧自动进行储能操作。当断路器合闸完成后，储能电机立即自动对合闸弹簧进行重新储能。在失电或是检修时，合闸弹簧可被手动储能（通过操动机构内置的储能手柄）。

特性：

Un：24...30-48...60-110...132-220...250 VUn：

110...132-220...250 V~50 Hz/60 Hz

工作电压范围： 85...110% Un

涌入功率（Ps）： 600 W（DC）; 600 VA（AC）

额定功率（Pn）： 200 W（DC）; 200 VA（AC）

涌流持续时间： 约0.2 s

储能时间： 6-7 s

耐压水平： 2000 V 50 Hz（1 min）

断路器储能电机1SDA038323R1 原装的有ABB密封包装，有说明书
4 并联合闸脱扣器（-MC）

可实现远方控制断路器合闸。此脱扣器交直流电源通用操作。可由脉冲或持续命令触发。当命令为脉冲形式时，*短脉冲电流持续时间应不小于100 ms。合闸脱扣器的电气和操作特性与并联分闸脱扣器MO1完全相同。

5 欠压脱扣器（-MU）

当电压过低或消失时，欠压脱扣器释放使断路器分闸。通过一个常闭的按钮，欠压脱扣器可用于远方脱扣以

控制二次电源的电压，或通过其一朔电气机械闭锁功能防止在二次电源未施加的情况下合闸断路器。

断路器仅在欠压脱扣器上电的情况下才能被合闸（机械合闸闭锁）。欠压脱扣器可交直流通用操作。欠压脱扣器通常与电气延时装置（-KT）配合使用，可防止在二次电源很短时间的暂时性下降或失电的情况下断路器误分闸。

13 分合闸按钮保护盖此保护使得分合闸按钮只能通过一个特殊的工具操作。

14 分合闸按钮挂锁分合闸按钮可通过此装置加上挂锁，将断路器闭锁在分闸位置，挂锁数量*多达三把（额锁不提供），挂锁孔直径?4 mm。

15 分闸位置圆锁断路器在分闸位置可被此特殊的圆锁闭锁。此圆锁可配不同的钥匙（为单台断路器），或相同的钥匙（为多台断路器）。

16 合闸闭锁电磁铁（-RL1）只有当合闸闭锁电磁铁上电后，操动机构才能被合闸。特性：

Un：24-30-48-60-110-125-220-250 VUn：

48-60-110-120...127-220...250 V~50 Hz

动作电压范围: 80...110% Un

涌入功率（Ps）: 100 W（DC）; 100 VA（AC）

持续工作功率（Pc）: 1.5 W（DC）; 1.5VA（AC）

涌流持续时间: 约150 ms

耐压水平： 2000 V 50 Hz（1 min）

特性：

Un：24-30-48-60-110-125-220-250 VUn：

48-60-110-120...127-220...250 V~50 Hz

动作电压范围: 80...110% Un

涌入功率（Ps）: 250 W（ (DC）; 250（AC）VA

持续工作功率（Pc）: 5 W（DC）; 5 VA（AC）

涌流持续时间: 约150 ms

耐压水平： 2000 V 50 Hz（1 min）

17 手车闭锁电磁铁（-RL2）

防止可抽出式断路器在二次回路航空插未合上或者合

上未得电的情况下被摇进到开关柜中。

1SDA038096R1
1SDA038286R1
1SDA038287R1
1SDA038288R1
1SDA038289R1
1SDA038290R1
1SDA038291R1
1SDA038292R1
1SDA038293R1
1SDA038294R1
1SDA038295R1
1SDA038296R1
1SDA038297R1
1SDA038298R1
1SDA038299R1
1SDA038300R1
1SDA038301R1
1SDA038302R1
1SDA038303R1
1SDA038304R1
1SDA038305R1
1SDA038306R1
1SDA038307R1
1SDA038308R1
1SDA038309R1
1SDA038310R1
1SDA038311R1
1SDA038312R1
1SDA038313R1
1SDA038314R1
1SDA038315R1
1SDA038316R1
1SDA038317R1
1SDA038318R1
1SDA038319R1
1SDA038319R3
1SDA038320R1
1SDA038320R3
1SDA038321R1
1SDA038322R1
1SDA038323R1
1SDA038324R1
1SDA038326R1
1SDA038327R1
1SDA038329R1
1SDA038330R1
1SDA038331R1
1SDA038332R1
1SDA038332R1
1SDA038333R1
1SDA038333R1
1SDA038334R1
1SDA038335R1
1SDA038336R1
1SDA038339R1
1SDA038340R1E
1SDA038341R2
1SDA038343R1
1SDA038344R2
1SDA038345R2
1SDA038351R1
1SDA038357R1
1SDA038358R1
1SDA038360R1
1SDA038361R1
1SDA038364R1
1SDA038365R2
1SDA038366R1
1SDA038367R1
