VD4辅助开关GCE7002397R0121

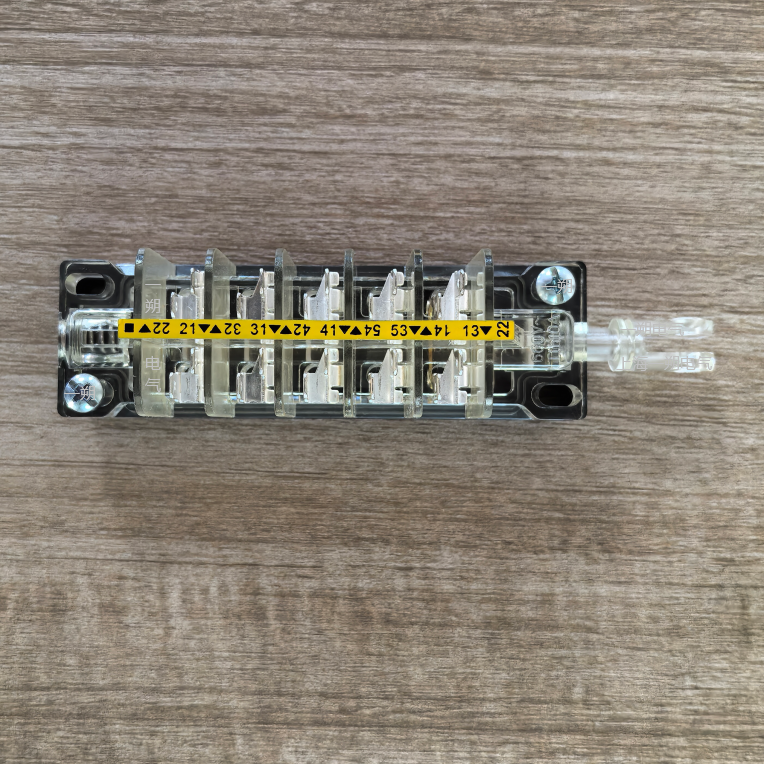

VD4辅助开关GCE7002397R0121 , 3NO+2NC，3常开2常闭 ，插片式断路辅助触点。
辅助开关种类有：接地开关辅助触点，电气分闸信号辅助开关，闭锁电磁铁用辅助开关 ，三工位开关辅助开关，底盘辅助开关。
辅助开关的触点类型有：5 常开+5常闭，3常开2常闭 ，1常开4常闭 .[S1][S3][S4]/[S5][S8][S9]， [-BB1 [-BB2] [-BB3],[BT1，BT2，BT3]， 2NO+3NC，3NO+2NC ，1NO+4NC，5NO/5NC.

1.对于断路器/负荷开关/隔离开关等开关类辅助接点，常开常闭接点是在开关断开的情况下来说的，也就是开关不在工作位置(线路不带电)的时候,处于断开状态的触点叫常开触点，处于闭合状态的叫常闭触点，在触点闭合（断开）过程中，不产生运动的触点叫静触点。

2.对于继电器而言就是在线圈不励磁(也就是线圈不得电)的状态下的接点状态 ,如果此时接点是断开的就是常开接点,如果是闭合的就是常闭接点。

3.对于限位开关、行程开关等位置开关的辅助触点，常开常闭接点是在开关处于自然状态下即不受外力作用的情况下，处于断开状态的触点叫常开触点，处于闭合状态的叫常闭触点。

代码有以下，请问抄袭
GCE7109399R0122* GCE7109399R0121*GCE7002397R0121 *GCE7002397R0119*GCE7002398R0101 GCE7002397R0122*GCE7109399R0119*GCE0905121P0100*1YHB00000000533*1YHB00000000534*1YHB00000000535*1YHB00000000536*1YHB00000002460**1YHB00000002461*1YHB00000002462*GCE7109399R0101*GCE7109399R0103*GCE7109399R0104*GCE7109399R0106*GCE7002398R0102*GCE7003022P0124*GCE7004565P0101*GCE7109399R0124*GCE7109399R0119*162775001*GCE9401766P0101*GCE7003022P0101*1YHB00000000480*1YHB00000000481*1YHB00000000537*1YHB00000000446*1YHB00000000486*1YHB00000000540*1YHB00000000537*1YHB00000000204*1YHB00000000003


1） 用于直流24, 30, 48, 60, 110, 125, 220, 240 V；交流110, 220, 240 V。

2） 图中储能弹簧处于未储能状态。接线图包含基本的元件和不同VD4型号的所有可选件。所有可能的配置都可在相关的清单及订货文件中找到。

3） 脱扣器和闭锁电磁铁都接有整流器（电磁铁安装座45已经内置有整流器，V1, V2, V3和V9）。直流供电时，整流器只起导通二极管的作用。



操动机构的储能弹簧是平面蜗卷弹簧，一台操动机构操作三相极柱，拧紧平面蜗卷弹簧将储存足够的能量以供断路器动作之需要。平面蜗卷弹簧式操动机构包括带外罩的平面蜗卷弹簧33、储能系统、棘轮、操动机构和传力至各相极柱的连杆，此外，位于断路器外壳前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备和仪表等辅助部件。

操动机构适用于自动重合闸的操作，并且，由于电动机储能时间很短，同样也能够进行多次自动重合闸操作。平面蜗卷弹簧有手动储能和电动机储能两种储能方式。在断路器操动机构的面板1.1上装有一块标有断路器主要技术数据的铭牌，而另一块铭牌则装在外壳的下部右前方。基本型式的平面蜗卷弹簧操动机构装有下

列辅助设备：

• 分闸脱扣器Y2一个

• 5极式辅助开关S3、S4各一个

• 手动合闸按钮2一个

• 手动分闸按钮3一个

• 断路器分、合闸位置指示器4一个

• 平面蜗卷弹簧的储能状态指示器8一个

• 断路器动作计数器5一个

• 电动机储能机构一个

• 用于操作储能电动机的5极式辅助开关S1一个

• 闭锁电磁铁Y1及辅助开关S2一副

• 合闸脱扣器Y3一个

此外，断路器还可加装下列设备：

• 第二级分闸脱扣器Y9一个

• 用于电气分闸信号的辅助开关S7一个

• 间接式过电流脱扣器Y7一个

• 欠压脱扣器Y4一个

• 5极式辅助开关S5一个

• 手车底盘电机驱动系统
