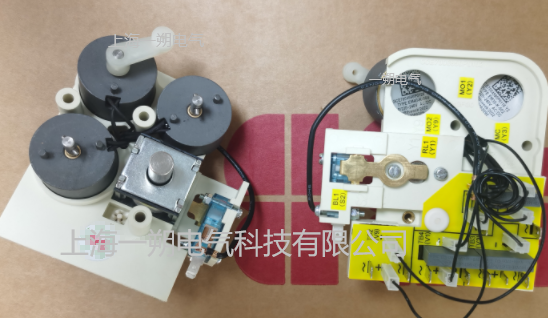

VD4第二分闸线圈1VCF339757S0909

VD4第二分闸线圈1VCF339757S0909，第二级分闸脱扣Y9，110V DC/AC 220V,  库存。
产品千万种我们只有原装这一种。具体价格请联系咨询 可提供断路器维修服务 ，可邮寄或者上门维修。
1VCF339799S6902 Opening release MO1-Y2-MBO1 aux. voltage 24Vdc
1VCF339799S6903 Opening release MO1-Y2-MBO1 aux. voltage 30Vdc
1VCF339799S6904 Opening release MO1-Y2-MBO1 aux. voltage 48Vdc
1VCF339799S6905 Opening release MO1-Y2-MBO1 aux. voltage 60Vdc
1VCF339799S6906 Opening release MO1-Y2-MBO1 aux. voltage 100Vac, 110-125Vdc/ac
1VCF339799S6907 Opening release MO1-Y2-MBO1 aux. voltage 230Vac, 220-240Vdc/ac
1VCF339799S7902 Closing release MC-Y3-MBC aux. voltage 24Vdc
1VCF339799S7903 Closing release MC-Y3-MBC aux. voltage 30Vdc
1VCF339799S7904 Closing release MC-Y3-MBC aux. voltage 48Vdc
1VCF339799S7905 Closing release MC-Y3-MBC aux. voltage 60Vdc
1VCF339799S7906 Closing release MC-Y3-MBC aux. voltage 100Vac, 110-125Vdc/ac for VD4G Classic
1VCF339799S7907 Closing release MC-Y3-MBC aux. voltage 230Vac, 220-240Vdc/ac for VD4G Classic

1VCF339757S0902 Additional opening release MO2-Y9-MBO2 aux. voltage 24Vdc for VD4G Classic

1VCF339757S0903 Additional opening release MO2-Y9-MBO2 aux. voltage 30Vdc for VD4G Classic

1VCF339757S0904 Additional opening release MO2-Y9-MBO2 aux. voltage 48Vdc for VD4G Classic

1VCF339757S0905 Additional opening release MO2-Y9-MBO2 aux. voltage 60Vdc for VD4G Classic

1VCF339757S0909 Additional opening release MO2-Y9-MBO2 aux. voltage 100Vac, 110-125Vdc/ac for VD4G Classic

1VCF339757S0918 Additional opening release MO2-Y9-MBO2 aux. voltage 230Vac,220-240Vdc/ac for VD4G Classic

动作时间的规定值：
合闸时间： 24 kV 55～70 ms
其余 55～67 ms
分闸时间： 33 ～45 ms
燃弧时间（50 Hz）： ≤15 ms
开断时间： 40～60 ms
*小的合闸指令持续时间： 20 ms 1） （120 ms 2））
*小的分闸指令持续时间： 20 ms 1） （80 ms 2））
1） 在二次回路额定电压下。
2） 如果继电器触点不能开断脱扣线圈动作电流。

当断路器在分闸位置时，辅助开关S4开断分闸脱扣器Y2的回路，辅助开关S4中还有1对常开接点和3对常闭接点留作仪表、控制和联锁之用。辅助开关S5可提供从5对常开接点直到5对常闭接点的各种位置组合，以供设计选用，因此它们可以满足各种控制、仪表或联锁功能的使用要求，。
单极辅助开关S7（接触时间≥30 ms）用于提供一个电气分闸信号（“断路器脱扣”）。
辅助开关S7由被远方操作的：
• Y2分闸脱扣器 或
• Y9第二分闸脱扣器 或
• Y4欠压脱扣器 或
• Y7间接式过电流脱扣器来驱动
注：
1 分闸脱扣器Y2和合闸脱扣器Y3专用于正常情况下的分合闸操作。Y9可作为当Y2失效时的二分闸脱扣
器，在多数情况下，Y9由另一套控制电源供电。这三个脱扣器都是线圈结构，可以有很长的操作寿命。
2 欠压脱扣器Y4及间接过流脱扣器Y7仅作为故障状态下的保护用脱扣器，不能用于正常的分闸操作。
3.3.2 合闸动作原理步骤
当按下手动合闸按钮2或起动合闸线圈Y3，合闸过程便开始。脱扣机构31释放由预先已储能的平面蜗卷弹簧并转动主轴30，凸轮盘21和主轴30一起转动，并通过拨叉20推动绝缘拉杆18，真空灭弧室15内的动触头15.3由绝缘拉杆18带动向上运动，直至触头接触为止，同时压力弹簧17被压紧，以保证主触头有适当的接触压力，在合闸过程中分闸弹簧19也同时被压紧。
3.3.3 分闸动作原理
当按下手动分闸按钮3或起动脱扣器Y2、Y4、Y7、Y9中的任一个时，分闸过程便开始。脱扣机构31允许仍有足够储能的平面蜗卷弹簧去进一步转动轴30，由凸轮盘2 1和拨叉2 0释放分闸弹簧19，于是触头15.3和绝缘连杆18一起以一定的速度向下运动至分闸的位置。



1VCF339757S2902 Electromechanical locking release for truck RL2-Y0-RLE2, with rectifier, aux. voltage24Vdc
1VCF339757S2903 Electromechanical locking release for truck RL2-Y0-RLE2, with rectifier, aux. voltage30Vdc
1VCF339757S2904 Electromechanical locking release for truck RL2-Y0-RLE2, with rectifier, aux. voltage48Vdc
1VCF339757S2905 Electromechanical locking release for truck RL2-Y0-RLE2, with rectifier, aux. voltage60Vdc
1VCF339757S2909 Electromechanical locking release for truck RL2-Y0-RLE2, with rectifier, aux. voltage110Vdc/ac
1VCF339757S2912 Electromechanical locking release for truck RL2-Y0-RLE2, with rectifier, aux. voltage125Vdc/ac
1VCF339757S2918 Electromechanical locking release for truck RL2-Y0-RLE2, with rectifier, aux. voltage220Vdc/ac
1VCF339757S2921 Electromechanical locking release for truck RL2-Y0-RLE2, with rectifier, aux. voltage230Vac, 240Vdc/ac
1VCF339799S0400 Green close pushbutton “Push ON” and Red open pushbutton “Push OFF”
1VCF339799S0401  Red close pushbutton “Push ON” and Green open pushbutton “Push OFF”
VD4第二分闸线圈1VCF339757S0909，第二级分闸脱扣Y9，110V DC/AC 220V,  库存是操动机构适用于自动重合闸的操作，并且，由于电动机储能时间很短，同样也能够进行多次自动重合闸操作。平面蜗卷弹簧有手动储能和电动机储能两种储能方式。在断路器操动机构的面板1.1上装有一块标有断路器主要技术数据的铭牌，而另一块铭牌则装在外壳的下部右前方。基本型式的平面蜗卷弹簧操动机构装有下列辅助设备：
• 分闸脱扣器Y2一个
• 5极式辅助开关S3、S4各一个
• 手动合闸按钮2一个
• 手动分闸按钮3一个
• 断路器分、合闸位置指示器4一个
• 平面蜗卷弹簧的储能状态指示器8一个
• 断路器动作计数器5一个
• 电动机储能机构一个
• 用于操作储能电动机的5极式辅助开关S1一个
• 闭锁电磁铁Y1及辅助开关S2一副
• 合闸脱扣器Y3一个
此外，断路器还可加装下列设备：
• 第二级分闸脱扣器Y9一个
• 用于电气分闸信号的辅助开关S7一个
• 间接式过电流脱扣器Y7一个
• 欠压脱扣器Y4一个
• 5极式辅助开关S5一个
• 手车底盘电机驱动系统
