ACS580变频器故障显示代码含义

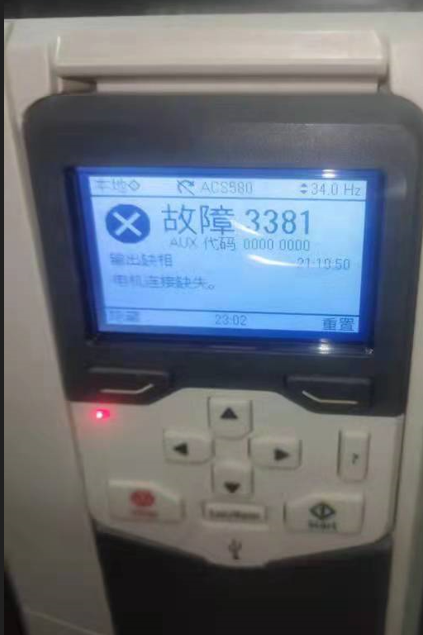

ACS580变频器故障报故障代码3381是输出缺相，需检查电机电缆，由于电机连接断开（所有三个相均未连接），电机电路故障。

ACS580变频器故障报故障代码2310是过流，输出电流超过内部故障限值。除实际过流情况外，该故障还可能是由于接地故障或电源缺相导致，检查电机负载。

ACS580变频器故障报故障代码4110是控制单元温度过高，检查变频器的冷却是否正常，检查辅助冷却风机是否异常 。

ACS580变频器故障报故障代码42F1，为变频器IGBT 温度过高，检查环境条件，检查气流和风机的运转，检查散热器片，除去其中沉积的灰尘，对比变频器功率检查电机功率。

ACS580变频器故障报故障代码50A0，为冷却风机卡住或断开，检查风机的运行和连接，更换有故障的风机。

ACS580变频器故障报故障代码7310，为电机的旋转速度超过了允许的*高速度，原因是*小/ *大速度设置不正确、制动转矩不足或使用转矩给定值时负载发生变化。

ACS580变频器故障报故障代码还有：1080/2281/2310/2330/2340/3130/4990/4991/5080/5081/5090/5091/5092/5093/5094/5089/5098/50A0/5682/5691/5692/64B3/64E1/64B1/6581/6591/65A1/6681/6682/6683/6684/6685/6686/6882/6885/7081/7085/7121/7181等

ACS580变频器和ACS880故障原因有： 过流，过载，接地故障，短路故障，IGBT过载，输入缺相，直流母线过，输出缺相，变频器模块温度过高，电机温度过高，冷却风机反馈缺失，辅助风机损坏，操作系统错误，故障已经复位，制动斩波器IGBT短路，变频器控制单元和功率单元之间的连接丢失和内部故障等问题， 如有需要可以电话远程指导或上门检查。

ACS580变频器故障信息用来表示变频器处于例外状态。激活提示和故障的代码和名称显示在变频器的控制盘以及Drive composer PC 工具上。应用现场总线控制时，只能显示提示和故障代码。提示无需复位；在导致提示的原因解除后将自行不再显示。提示不会使变频器跳闸，变频器将继续操作电机。故障会使变频器在内部锁闭，使变频器跳闸，电机随即停止。在导致故障的原因消除后，可通过可选源（菜单 - 初始设置 - 高级功能 - 手动复位故障（通过以下项手动复位故障：）控制盘；或参数 31.11 故障复位选择）对故障进行复位，例如控制盘、Drive composer PC 工具、变频器数字输入或现场总线。复位故障将创建事件 64FF故障复位 。复位后，变频器可重新启动。

ACS580变频器变频器可存储实际导致当前变频器跳闸的当前故障。变频器还存储此前发生的故障和提示的列表。如需了解当前故障和提示，请参见：

菜单 - 诊断 - 当前故障

菜单 - 诊断 - 当前提示

选项 - 当前故障

选项 - 当前提示

常遇见的提示/故障信息有：64FF/故障复位，A2A1/电流校准，A2B1/过流，A2B3 /接地漏电，A2B4/短路，A2BA/ IGBT 过载，A3A1|直流母线过压，A3A2/直流 母线欠压，A3AA/直流未充电，A490/温度传感器设置错误，A491/外部温度 1，(可编辑消息文本)，A492/外部温度 2，(可编辑消息文本)，A4A0/控制板温度过高，A4A1/ IGBT 过热，A4A9/冷却，A4B0/温度过高，A4B1/温差过大，A4F6/IGBT温度/变频器IGBT温度过高。A581 /风机/冷却风机反馈缺失。A582/缺少辅助风机/辅助散热风机(IP55 内部风机)卡住或已断开连接。A5A0/安全转矩取消/安全转矩取消功能激活，即连可编程警告: 31.22STO接到连接器STO的安全电路信指示运行1停止号丢失。A5EA/测量电路温度/变频器内部温度测量出现问题。A5EB/PU板断电/电源单元供电中断。A5ED/测量电路ADC/测量电路故障。A5EE/测量电路DFF/测量电路故障。A5EF/PU状态反馈/来自输出相的状态反馈与控制信号不匹配。A5F0/充电反馈/充电反馈信号丢失。A682/超过闪存擦除速度/闪存存储器(在存储器单元中)被擦除地太过频繁，损害了存储器的使用寿命。A6A4/电机额定值/电机参数设置不正确，变频器的尺寸不正确等。
